American Unified Thread (UN): Overholder ANSI/ASME B1.1-standarden, gevindvinklen er 60°.
Tretandsdesign: Der er tre skærekanter på værktøjet, som kan behandle flere tråde på samme tid for at forbedre forarbejdningseffektiviteten.
Anbefalet forarbejdningshårdhed: HRC≤45°

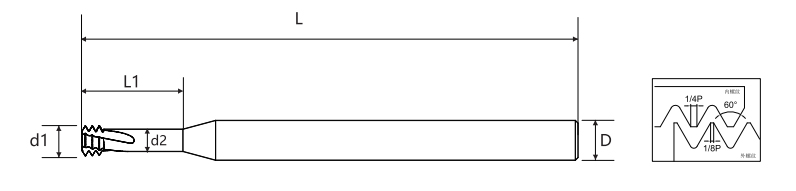

| Pitch | Grove tænder UNC | fine tænder UNF | Bladets diameter d1 | Undgåelsesdiameter d2 | Effektiv bladlængde L1 | Håndtags diameter D | Samlet længde L | Klingetælling | Nederste huldiameter |
| 80 | nr. 0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | nr. 1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | nr. 1-64 | nr. 2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | nr. 2-56 | nr. 3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | nr. 3-48 | nr. 4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | nr. 4, nr. 5-40 | nr. 6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | Nr.5-40 | nr. 6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | nr. 8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | nr. 6, nr. 8-32 | Nr.10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | nr. 8-32 | Nr.10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | Nr.10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | Nr.10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

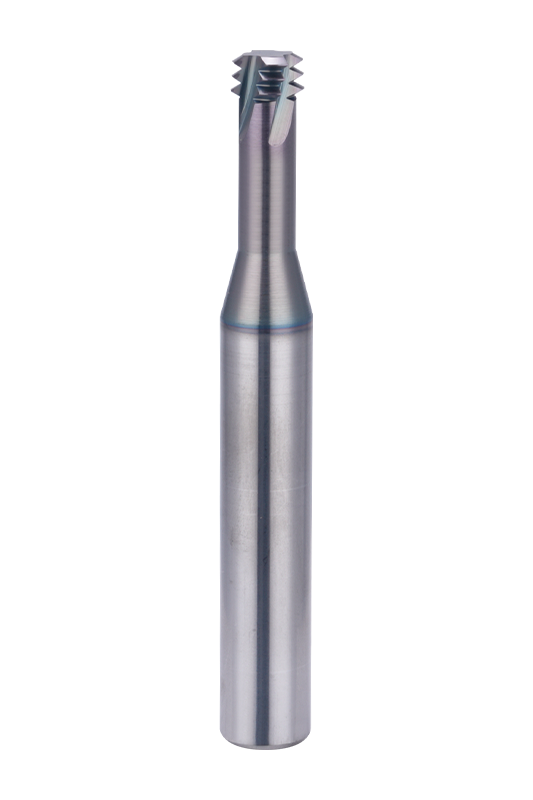

60°UN ANSI/ASME B1.1 standardtandgevindfræser følger ANSI/ASME B1.1-standarden for Unified National (UN) gevind, hvilket sikrer præcis gevindgeometri med en 60° gevindvinkel. Det tre-tands skæredesign tillader samtidig bearbejdning af flere gevindbaner, forbedrer bearbejdningseffektiviteten og reducerer skærebelastningen, hvilket gør det særligt velegnet til højpræcisions gevindfremstilling.
Kutteren er kompatibel med en lang række materialer, herunder kulstofstål, legeret stål, rustfrit stål, støbejern, aluminiumslegeringer, kobberlegeringer og andre ikke-jernholdige metaller. Med et optimalt ydeevneområde for materialer op til HRC≤45° bibeholder det en stabil skæreydelse og forlænget værktøjslevetid, hvilket sikrer høj nøjagtighed og ensartethed i gevindbearbejdning.
Et fleksibelt udvalg af specifikationer er tilgængeligt, der dækker størrelser fra nr. 0-80 til 7/16"-14, der tilbyder forskellige skærediametre og effektive skærelængder for at imødekomme forskellige gevinddybder og bearbejdningskrav. Den omhyggeligt designede skruevinkel minimerer skæremodstand og værktøjsslid, hvilket gør denne fræser til et fremragende valg til både masseproduktion og præcisionsapplikationer.
Virksomhedsetablering
Medarbejdere
Changzhou Maton Tools Co.,Ltd. is located in the economically developed Yangtze River Delta region.The factory is located in XixiashuHigh-tech Development Zone,a well-known tool town in China. We are 60°UN ANSI/ASME B1.1 standardtandgevindfræser Suppliers.
Magotantools take the ISO9001 quality system as the standard,under the guidanceof the business philosophy of"zero defect in products"and"zero distance in service",based on the spirit of"integrity","unity"and"exploita- tion",and follow a fair and just company style for management.Product production adopts five-axisand six-axis CNC grinding and machining centers from Germany,Switzerland,Japan,etc.,and is equipped with high-precision testing equipment such as Germany,Japan,and China,so as to meet the needs of production with high quality and quantity.
The company continuously develops various high-performance CNC tools, and has won various national awards. Professional 60°UN ANSI/ASME B1.1 standardtandgevindfræser Factory. More than 10 patents,the company's products are mainly used in the defense industry, aerospace industry,automotive industry,electronic products and molds and other fields.
The company's various products are recognized and favored by well-known domestic companies.With infinite technology,infinite creation,and pursuit of excellence,Magotan tools will write future prosperity and dreams with more extraordinary confidence and high-quality quality.
Vi svarer dig inden for 12 timer efter at have modtaget henvendelsen på hverdage.
Vi er producenter, vi producerer og sælger selv.
We mainly produce tungsten steel milling cutters, drill bits and other hard alloy tools. Professional 60°UN ANSI/ASME B1.1 standardtandgevindfræser Suppliers.
Vores produkter dækker næsten hele formindustrien, forsvarsindustrien, rumfartsindustrien, bilindustrien, elektroniske produkter og andre områder.
Yes, our main focus is on customized products. We develop and produce products based on the drawings or samples provided by customers. Custom 60°UN ANSI/ASME B1.1 standardtandgevindfræser.
We have over 30 units of WALTER from Germany, Makino from Japan, ROLLMATIC from Switzerland, and TTB from Switzerland, with an annual output value of 80 million RMB. We are 60°UN ANSI/ASME B1.1 standardtandgevindfræser Factory
For det første udfører vi efter hver proces tilsvarende inspektioner. For det endelige produkt vil vi udføre 100 % fuld inspektion i henhold til kundens krav og internationale standarder;
Så har vi det avancerede og komplette testudstyr i topklasse i branchen, såsom spektralanalysatorer, metallografiske mikroskoper osv., som kan sikre stabiliteten og konsistensen af skærende værktøjer, samtidig med at kundernes højpræcisionstestkrav til skærende værktøjer opfyldes.
Når du citerer, vil vi bekræfte transaktionsmetoden, FOB, CIF, CNF eller andre muligheder med dig. Når vi producerer i løs vægt, foretager vi normalt 30 % forudbetaling først, og betaler derefter restbeløbet ved fremvisning af konnossementet. Vi bruger for det meste T/T som betalingsmetode, men L/C er også acceptabelt.
We are 60°UN ANSI/ASME B1.1 standardtandgevindfræser Suppliers in China. Our Footprints Are Around The World, We provide quality products and services to customers from all over the world.
