4 fløjte endefræsere med flad hoved

Forarbejdede materialer	Støbejern Nodulært støbejern		Kulstofstål, legeret stål ~750N/mm²		Kulstofstål, legeret stål ~30HRC		Forhærdet stål, bratkølet og hærdet stål ~40HRC		Rustfrit stål		Forhærdet stål, bratkølet og hærdet stål ~50HRC
Diameter (mm)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

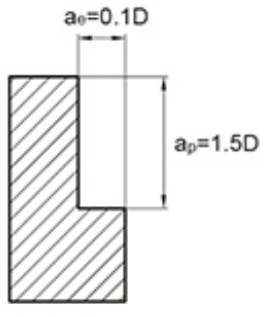

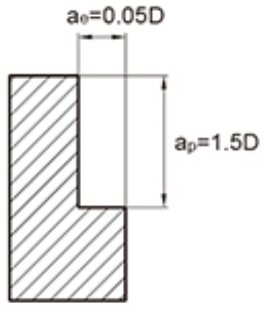

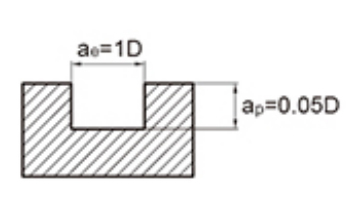

Maksimal skæredybde
									Værktøjs diameter	Skæredybde ca
									∅1	0,15D
									∅3	0,3D

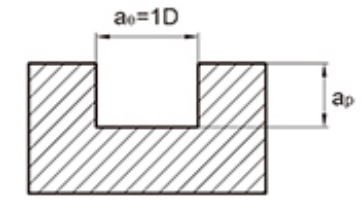

Ovenstående tabel viser standardværdierne for sidefræsning. Når du skærer riller med værktøjet, skal hastigheden være 50%~70% af ovenstående tabel, og tilspændingshastigheden skal være 40%~60% som standardværdi.
2. Brug venligst højpræcisionsværktøjsmaskiner og værktøjsholdere.
3. Brug venligst luftkøling eller skærevæske, der er mindre tilbøjelige til at producere røg.
4. Det anbefales at bruge sekventiel fræsning til sidefræsning.
Når stivheden af ​​værktøjsmaskinen og installationen af ​​emnet er dårlig, kan der forekomme vibrationer og unormal lyd. I dette tilfælde bør hastigheden og fremføringshastigheden i tabellen ovenfor reduceres år-til-år.
6. Minimer værktøjets udhængslængde så meget som muligt uden forstyrrelser.

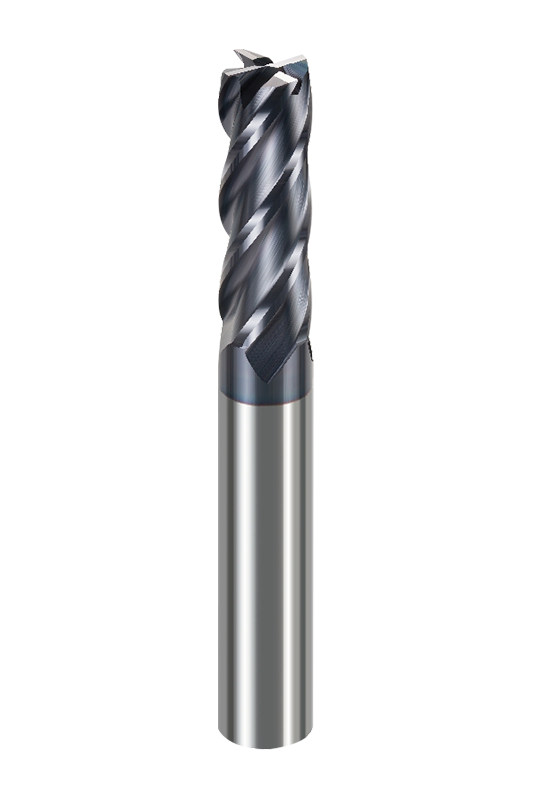

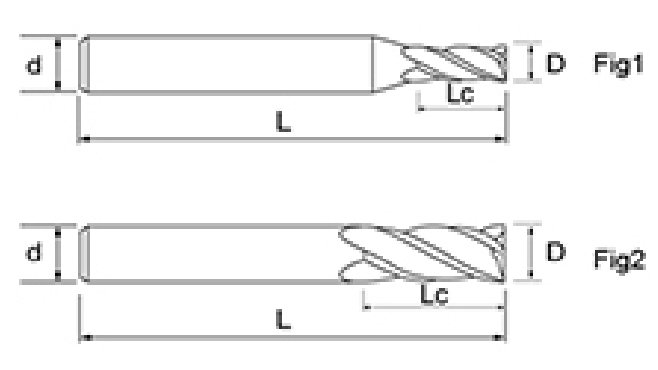

NNC-4T 4-fløjte fladhovedendefræsere har en række diametre fra 1 mm til 20 mm og kan matches med forskellige klingelængder og samlede længder, hvilket hjælper processorer med fleksibelt at bruge det i forskellige scenarier, såsom smalle rum eller store skæreflader. Ved at kombinere forskellige størrelsesløsninger kan der opnås en god balance mellem forarbejdningseffektivitet og overfladefinish, velegnet til forskellige produktionsbehov.

Den har et fladt hoveddesign med fire fløjter med en 35° helixvinkel. Værktøjets rivevinkel og rygvinkel er omhyggeligt optimeret for effektivt at reducere skæremodstanden. Den har et bredere udvalg af generel ydeevne, ensartet skærekantsfordeling og kan opretholde lavere vibrationer og jævnere spånfjernelse under skæring, mens den stadig sikrer stabil skæreydelse under højhastighedsbehandling.

Med hensyn til fremstilling anvender NNC-4T fladhoved-endefræsere højpræcisions CNC-slibeteknologi for at sikre skarpe kanter og strengt kontrollerede dimensionstolerancer. Overfladebelægningen bruger den nyeste krom-aluminium-kompositbelægning, som har fremragende højtemperatur-hårdhed og oxidationsstabilitet, hvilket forlænger værktøjets levetid og forbedrer kvaliteten af ​​den behandlede overflade.

Denne fræser er velegnet til bearbejdning af en række materialer såsom kulstofstål, legeret stål, formstål, rustfrit stål og støbejern, især til emner med en hårdhed på ikke over 45HRC.
