• Specielt knivdesign, kombineret med avanceret polerings- og passiveringsteknologi, forhindrer effektivt vibrationer og løser problemet med at klæbe spåner.
• Højtydende aluminiumskniv, kan opnå ultrahøj metalfjernelseshastighed og højere krav til udseendeeffekt.
| Nej. | Diameter D | Fløjte Længde Lc | Samlet længde L | Shank Dia d | Klingetælling F |
| NNL-3T-D1.0 | 1.0 | 3 | 50 | 4 | 3 |
| NNL-3T-D1.5 | 1.5 | 4 | 50 | 4 | 3 |
| NNL-3T-D2.0 | 2.0 | 6 | 50 | 4 | 3 |
| NNL-3T-D2.5 | 2.5 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0S | 3.0 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0 | 3.0 | 8 | 50 | 6 | 3 |
| NNL-3T-D4.0S | 4.0 | 12 | 50 | 4 | 3 |
| NNL-3T-D4.0 | 4.0 | 12 | 50 | 6 | 3 |
| NNL-3T-D4.5 | 4.5 | 12 | 50 | 6 | 3 |
| NNL-3T-D5.0 | 5.0 | 15 | 50 | 6 | 3 |
| NNL-3T-D5.5 | 5.5 | 15 | 50 | 6 | 3 |
| NNL-3T-D6.0 | 6.0 | 18 | 50 | 6 | 3 |
| NNL-3T-D7.0 | 7.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D8.0 | 8.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D9.0 | 9.0 | 25 | 75 | 10 | 3 |
| NNL-3T-D10.0 | 10.0 | 30 | 75 | 10 | 3 |
| NNL-3T-D11.0 | 11.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D12.0 | 12.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D14.0 | 14.0 | 35 | 75 | 14 | 3 |
| NNL-3T-D16.0 | 16.0 | 45 | 100 | 16 | 3 |
| NNL-3T-D18.0 | 18.0 | 45 | 100 | 18 | 3 |
| NNL-3T-D20.0 | 20.0 | 50 | 100 | 20 | 3 |
| Forarbejdede materialer | Aluminiumslegering | Silicium aluminiumslegering Si≤10% | ||
| Diameter (mm) | Rotationshastighed (min⁻¹) | Feed Speed (mm/min) | Rotationshastighed (min⁻¹) | Feed Speed (mm/min) |
| 1 | 40000 | 800 | 40000 | 600 |
| 2 | 40000 | 1200 | 32000 | 900 |
| 3 | 26500 | 1800 | 21000 | 1300 |
| 4 | 20000 | 2000 | 16000 | 1500 |
| 5 | 16000 | 1750 | 13000 | 1300 |
| 6 | 13000 | 1500 | 10600 | 1200 |
| 8 | 10000 | 1650 | 8000 | 1300 |
| 10 | 8000 | 1900 | 6500 | 1500 |
| 12 | 6600 | 1950 | 5300 | 1550 |
| 14 | 5700 | 2000 | 4600 | 1600 |
| 16 | 5000 | 2000 | 4000 | 1600 |
| 18 | 4400 | 2000 | 3500 | 1600 |
| 20 | 4000 | 2000 | 3200 | 1600 |

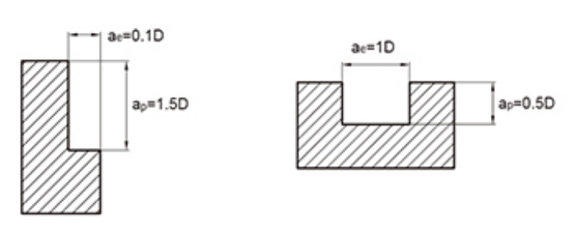

| Maksimal skæredybde |  | |||
1. Ovenstående tabel er baseret på benchmarkværdierne for sidefræsning. Skærebetingelserne for spaltefræsning er baseret på 70 % af tilspændingen i tabellen ovenfor.
2. Brug venligst værktøjsmaskiner og værktøjsholdere med høj stivhed og præcision. Når stivheden af værktøjsmaskinen og installationen af emnet er dårlig, kan der forekomme vibrationer og unormal støj. På dette tidspunkt bør den anbefalede hastighed og fremføringshastighed i tabellen ovenfor reduceres år-til-år.
3. Når skæredybden er lille, kan omdrejningshastigheden og tilspændingshastigheden øges år-til-år.
4. Brug venligst vandopløselig skærevæske.
5. Sidefræsning anbefales til sekventiel fræsning.
6. Minimer værktøjets udhængslængde så meget som muligt uden forstyrrelser.
| Værktøjsserie | Diameter | Radius | Hjørne radius | Fløjte Længde | Effektiv længde | Samlet længde | Shank Dia | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNL hårdmetal endefræsere til bearbejdning af aluminium | D0,5~D3,5 | 0 -0,012 | R0,5~R1,75 | /-0,005 | CR0.2~CR0.5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 |
| D4.0~D10.0 | 0 -0,015 | R2,0~R5,0 | /-0,008 | CR1.0~CR5.0 | /-0,008 | 0 0.5 | ||||
| D12,0~D20,0 | 0 -0,018 | R6,0~R10,0 | /-0,01 | |||||||

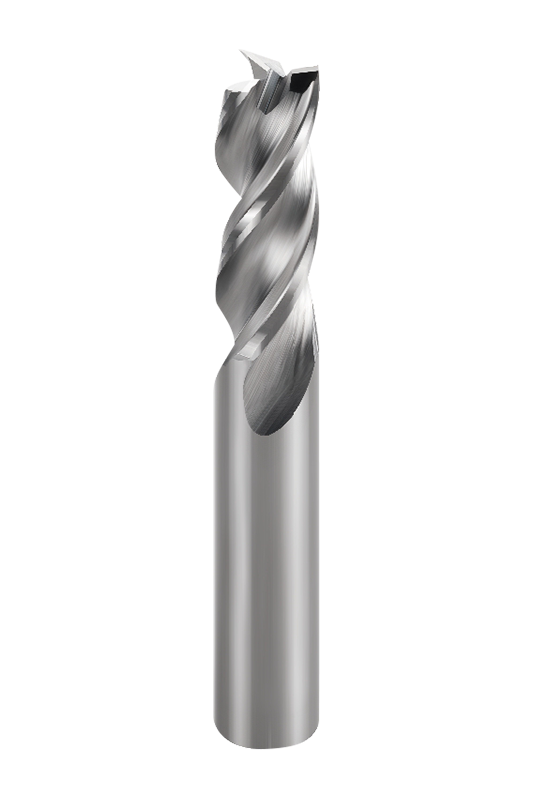

Aluminiumsfræserne 3 fløjte-endefræsere (NNL-3T-serien) tilbyder en række specifikationer, med fræserdiametre fra 1,0 mm til 20,0 mm, og forskellige muligheder for skærelængde og skaftdiameter for at imødekomme forskellige bearbejdningsbehov. Uanset om det er til fingravering eller fjernelse af materiale i stor skala, kan den passende model findes til at opfylde fleksibilitetskravene til effektiv bearbejdning.
Værktøjet har et unikt design med tre riller kombineret med en 45° spiralvinkel, der optimerer skærekraftfordelingen og effektivt reducerer vibrationer under bearbejdning, hvilket forbedrer bearbejdningsstabiliteten. Den specielle værktøjsgeometri forbedrer mulighederne for fjernelse af spåner, reducerer problemer med spånvedhæftning under processen og sikrer jævnere skæring, samtidig med at en overfladefinish af høj kvalitet bevares.
Fremstillet af udvalgt 0,5 μm høj sejhed, anti-spånende materiale og behandlet med præcisionsslibning og avancerede polerings- og passiveringsprocesser, bliver værktøjets overflade glattere, hvilket reducerer skæremodstanden og forbedrer værktøjets holdbarhed. De lave friktionsegenskaber, kombineret med højpræcisionsbearbejdning, gør det muligt for værktøjet at opretholde fremragende ydeevne under højhastighedsoperationer.
