Højtydende 2-fløjte flade endefræsere

Forarbejdede materialer	Forhærdet stål 40~50HRC		Hærdet stål 50~60HRC		Hærdet stål 60~68HRC
Diameter (mm)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)	Rotationshastighed (min -1 )	Foderhastighed (mm/min)
1	40000	160	40000	160	32000	130
2	40000	400	24000	240	16000	160
3	32000	510	16000	255	11000	175
4	24000	625	12000	310	8000	210
5	19000	685	9500	340	6400	230
6	16000	770	8000	385	5300	255
8	12000	770	6000	385	4000	255
10	9600	770	4800	385	3200	255
12	8000	800	4000	400	2700	270
14	6800	680	3400	340	2300	230
16	6000	600	3000	300	2000	200
18	5300	530	2700	270	1800	180
20	4800	480	2400	240	1600	160

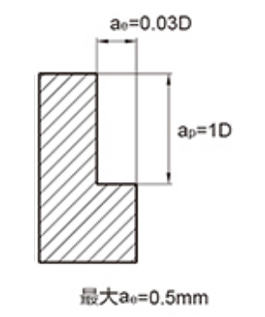

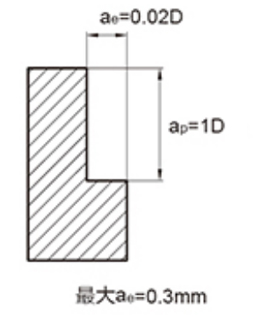

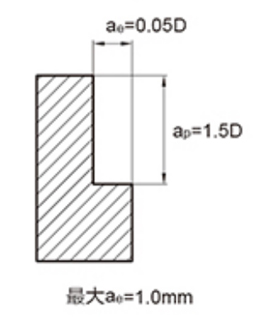

Maksimal skæredybde

1. Brug venligst udstyr og armaturer med høj præcision og høj stivhed.
2. Når stivheden af ​​værktøjsmaskinen og installationen af ​​emnet er dårlig, kan der forekomme vibrationer og unormal lyd. I dette tilfælde bør hastigheden og fremføringshastigheden i tabellen ovenfor reduceres år-til-år.
3. Brug venligst luftkøling eller MQL (minimum mængde af olietågekøling).
4. Det anbefales at bruge sekventiel fræsning til sidefræsning.
5. Minimer værktøjsophængets længde så meget som muligt uden forstyrrelser.

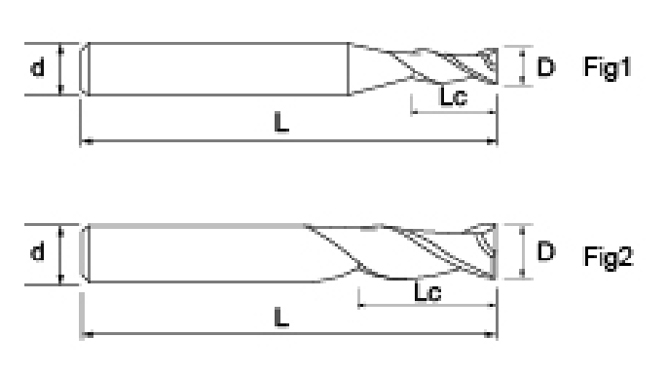

NNH-2T højtydende 2-fløjte fladspidsfræsere tilbyder en række specifikationer med værktøjsdiametre fra 1 mm til 20 mm. Med forskellige bladlængder og skaftdiametre kan den fleksibelt tilpasse sig forskellige behandlingsbehov. Dens rige undermodelkonfiguration gør det muligt for brugerne at vælge det bedst egnede værktøj i henhold til specifikke applikationsscenarier for at forbedre behandlingseffektiviteten og præcisionen.

Fræseren har et specielt fladt endedesign med 2 riller kombineret med en 35° spiralvinkel, hvilket gør det muligt at få både effektiv spånfjernelse og stabil skæreydelse. Det fladbundede skærehoveddesign sikrer fladheden af ​​den nederste overflade af behandlingen, hvilket er velegnet til højpræcisionsbehandlingsbehov.

Under fremstillingsprocessen bruger NNH-2T højtydende 2-fløjte flade endefræsere avanceret AlTiSiN belægningsteknologi kombineret med et 0,4 μm ultrafint partikelsubstrat for effektivt at forbedre værktøjets slidstyrke og højtemperaturstabilitet. Dens høje hårdhed på HRC 55 gør det muligt for værktøjet at opretholde fremragende ydeevne under skæreforhold med høj hastighed, samtidig med at dets levetid forlænges og udskiftningsomkostningerne reduceres.
